레이아웃

Defold는 모바일 장치의 화면 방향 전환에 자동으로 맞춰지는 GUI를 지원합니다. 이 기능을 사용하면 다양한 화면 크기의 방향(orientation)과 종횡비(aspect ratio)에 맞게 조정되는 GUI를 디자인할 수 있습니다. 특정 장치 모델에 맞는 레이아웃을 만드는 것도 가능합니다.

디스플레이 프로파일 만들기

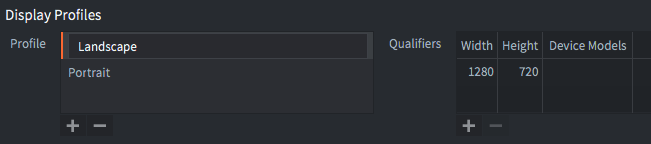

기본적으로 game.project 설정은 내장 디스플레이 프로파일 설정 파일(“builtins/render/default.display_profiles”)을 사용하도록 지정되어 있습니다. 기본 프로파일은 “Landscape”(폭 1280픽셀, 높이 720픽셀)와 “Portrait”(폭 720픽셀, 높이 1280픽셀)입니다. 프로파일에 장치 모델이 설정되어 있지 않으므로 어떤 장치에도 매칭됩니다.

새 프로파일 설정 파일을 만들려면 “builtins” 폴더의 파일을 복사하거나 Assets view의 적절한 위치에서 오른쪽 클릭하고 New... ▸ Display Profiles를 선택합니다. 새 파일에 적절한 이름을 지정하고 Ok를 클릭합니다.

이제 에디터에서 새 파일이 열려 편집할 수 있습니다. Profiles 목록에서 +를 클릭해 새 프로파일을 추가합니다. 각 프로파일마다 사용할 한정자(qualifiers) 집합을 추가합니다:

Width

한정자의 픽셀 폭입니다.

Height

한정자의 픽셀 높이입니다.

Device Models

쉼표로 구분된 장치 모델 목록입니다. 장치 모델은 장치 모델 이름의 시작 부분과 매칭됩니다. 예를 들어 iPhone10은 “iPhone10,*” 모델과 매칭됩니다. 쉼표가 들어 있는 모델 이름은 따옴표로 감싸야 합니다. 즉 "iPhone10,3", "iPhone10,6"은 iPhone X 모델과 매칭됩니다(iPhone wiki 참고). sys.get_sys_info()를 호출했을 때 장치 모델을 보고하는 플랫폼은 Android와 iOS뿐입니다. 다른 플랫폼은 빈 문자열을 반환하므로 장치 모델 한정자가 있는 디스플레이 프로파일을 선택하지 않습니다.

엔진이 새 프로파일을 사용하도록 지정해야 합니다. game.project를 열고 display 아래의 Display Profiles 설정에서 디스플레이 프로파일 파일을 선택합니다:

장치 회전 시 엔진이 세로(portrait)와 가로(landscape) 레이아웃 사이를 자동으로 전환하게 하려면 Dynamic Orientation 상자를 체크합니다. 엔진은 매칭되는 레이아웃을 동적으로 선택하고, 장치 방향이 바뀌면 선택도 변경합니다.

Auto Layout Selection (Display Profiles)

Display Profiles 리소스에는 “Auto Layout Selection” 옵션이 있습니다(기본값 ON). ON이면 엔진은 씬이 생성될 때와 윈도우/디스플레이 크기가 변경될 때 모두 가장 잘 매칭되는 GUI 레이아웃을 자동으로 선택합니다. OFF이면 엔진은 레이아웃을 자동으로 변경하지 않습니다. 레이아웃을 수동으로 전환하려면 GUI 스크립트에서 gui.set_layout()을 사용하세요. 이 설정은 Display Profiles 파일에 저장되며 모든 GUI 씬에 영향을 줍니다.

GUI 레이아웃

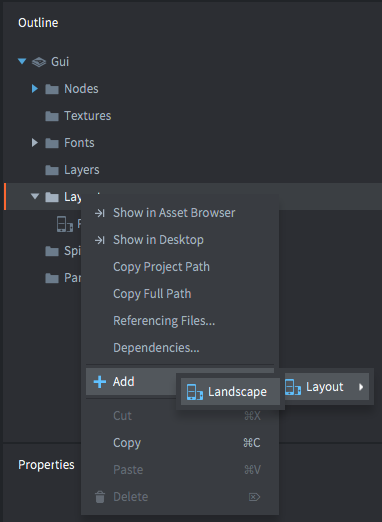

현재 디스플레이 프로파일 집합을 사용해 GUI 노드 구성의 레이아웃 변형을 만들 수 있습니다. GUI 씬에 새 레이아웃을 추가하려면 Outline view에서 Layouts 아이콘을 오른쪽 클릭하고 Add ▸ Layout ▸ ...를 선택합니다:

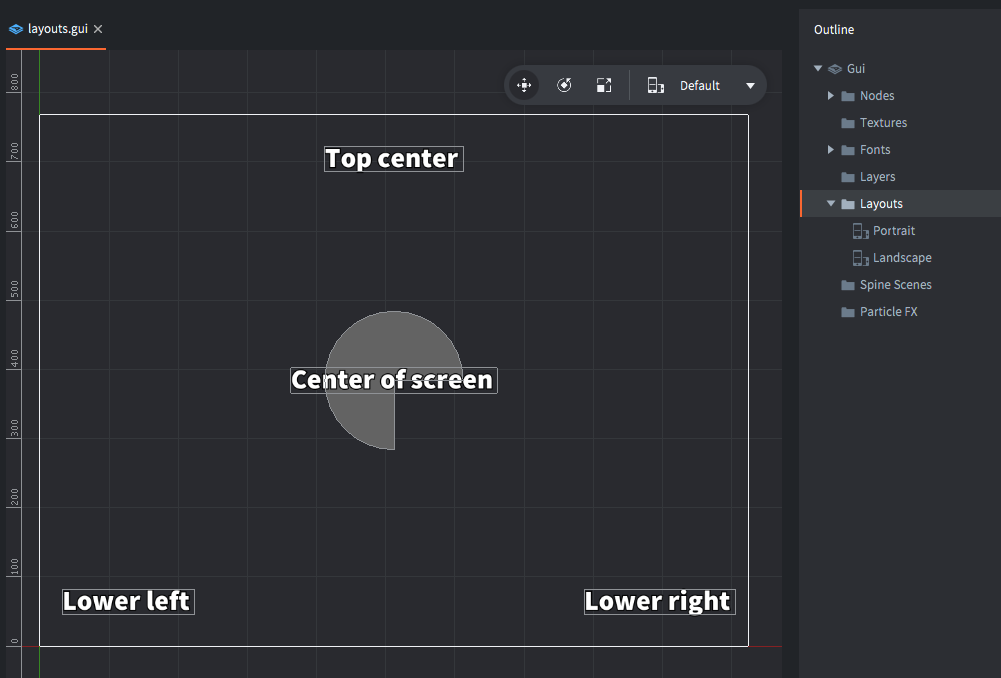

GUI 씬을 편집할 때 모든 노드는 특정 레이아웃에서 편집됩니다. 현재 선택된 레이아웃은 툴바의 GUI 씬 레이아웃 드롭다운에 표시됩니다. 레이아웃을 선택하지 않으면 노드는 Default 레이아웃에서 편집됩니다.

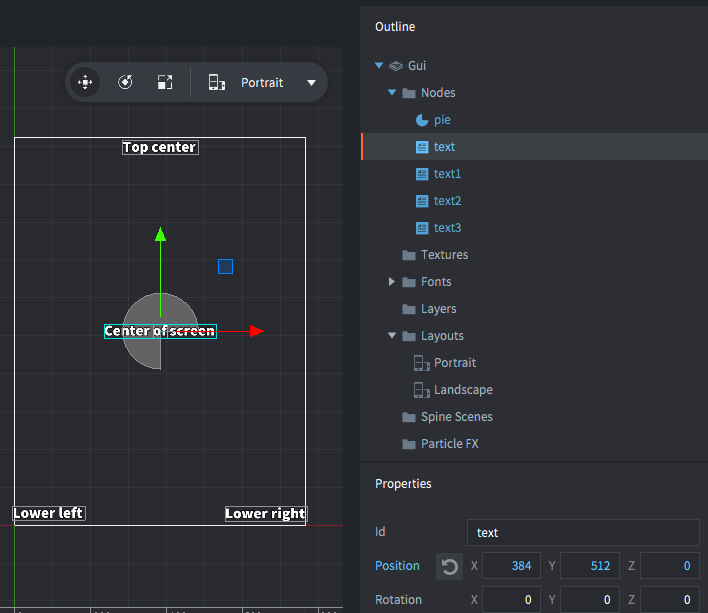

레이아웃이 선택된 상태에서 노드 프로퍼티를 변경할 때마다 Default 레이아웃 기준의 프로퍼티를 _오버라이드_합니다. 오버라이드된 프로퍼티는 파란색으로 표시됩니다. 오버라이드된 프로퍼티가 있는 노드도 파란색으로 표시됩니다. 오버라이드된 프로퍼티 옆의 리셋 버튼을 클릭하면 원래 값으로 되돌릴 수 있습니다.

레이아웃은 노드를 삭제하거나 새 노드를 만들 수 없고, 프로퍼티만 오버라이드할 수 있습니다. 레이아웃에서 노드를 제거해야 한다면 노드를 화면 밖으로 옮기거나 스크립트 로직으로 삭제할 수 있습니다. 현재 선택된 레이아웃에도 주의해야 합니다. 프로젝트에 레이아웃을 추가하면 새 레이아웃은 현재 선택된 레이아웃을 기준으로 설정됩니다. 또한 노드 복사 붙여넣기는 복사할 때와 붙여넣을 때 모두 현재 선택된 레이아웃을 고려합니다.

동적 프로파일 선택

Auto Layout Selection이 활성화되면 엔진은 가장 잘 매칭되는 레이아웃을 자동으로 선택합니다. 동적 레이아웃 매칭은 다음 규칙에 따라 각 디스플레이 프로파일 한정자의 점수를 매깁니다:

1. 장치 모델이 설정되어 있지 않거나 장치 모델이 매칭되면, 해당 한정자의 점수(S)를 계산합니다.

2. 점수(S)는 디스플레이 면적(A), 한정자의 면적(A_Q), 디스플레이 종횡비(R), 한정자의 종횡비(R_Q)를 사용해 계산됩니다:

1. 한정자의 방향(landscape 또는 portrait)이 디스플레이와 일치하면, 가장 낮은 점수의 한정자를 가진 프로파일이 선택됩니다.

2. 같은 방향의 한정자를 가진 프로파일을 찾을 수 없으면, 다른 방향에서 가장 좋은 점수의 한정자를 가진 프로파일이 선택됩니다.

3. 프로파일을 선택할 수 없으면 Default 대체 프로파일이 사용됩니다.

런타임에 더 잘 매칭되는 레이아웃이 없으면 Default 레이아웃이 대체 레이아웃으로 사용됩니다. 따라서 “Landscape” 레이아웃을 추가하면 “Portrait” 레이아웃도 추가하기 전까지 모든 방향에서 가장 잘 매칭되는 레이아웃이 됩니다.

레이아웃 변경 메세지

레이아웃이 변경되면 layout_changed 메세지가 GUI 컴포넌트의 스크립트로 보내집니다. 이는 엔진이 레이아웃을 자동으로 변경할 때(Auto Layout Selection ON) 또는 스크립트가 gui.set_layout()을 호출하고 레이아웃이 실제로 변경될 때 발생합니다. 메세지에는 레이아웃의 해쉬된 id가 들어 있으므로, 스크립트는 어떤 레이아웃이 선택되었는지에 따라 로직을 수행할 수 있습니다:

function on_message(self, message_id, message, sender)
  if message_id == hash("layout_changed") and message.id == hash("My Landscape") then
    -- 레이아웃을 landscape로 전환
  elseif message_id == hash("layout_changed") and message.id == hash("My Portrait") then
    -- 레이아웃을 portrait로 전환
  end
end

또한 현재 렌더 스크립트는 윈도우(게임 뷰)가 변경될 때마다 메세지를 받으며, 여기에는 방향 전환도 포함됩니다.

function on_message(self, message_id, message)
  if message_id == hash("window_resized") then
    -- 윈도우 크기가 변경되었습니다. message.width와 message.height에는
    -- 윈도우의 새 크기가 들어 있습니다.
  end
end

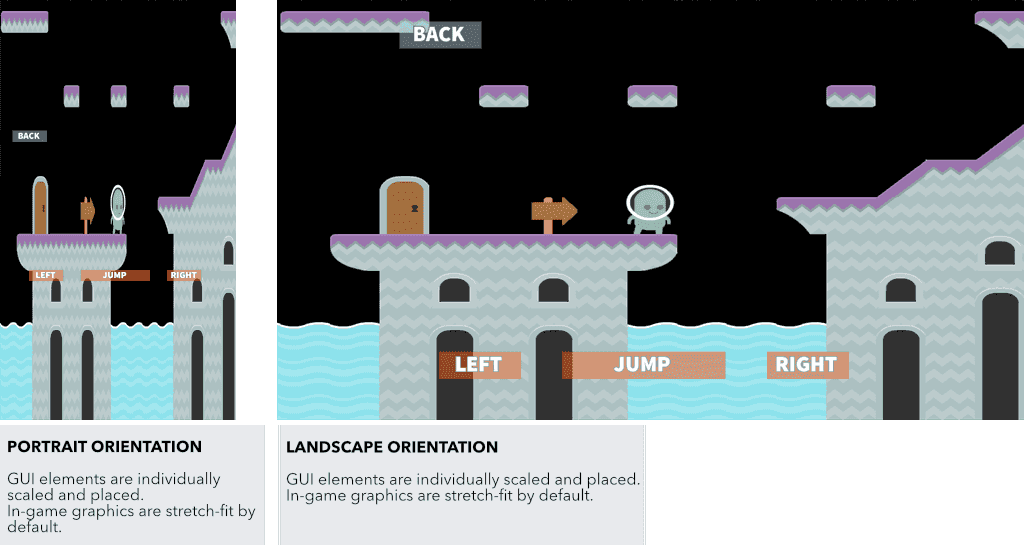

방향이 전환되면 GUI 레이아웃 매니저는 레이아웃과 노드 프로퍼티에 따라 GUI 노드의 스케일과 위치를 자동으로 조정합니다. 그러나 게임 내 컨텐츠는 별도의 패스(기본값)에서 현재 윈도우로 stretch-fit 투영되어 렌더링됩니다. 이 동작을 변경하려면 수정한 렌더 스크립트를 직접 제공하거나 카메라 라이브러리를 사용하세요.

수동 레이아웃 선택 (Lua)

사용 중인 Display Profiles에서 Auto Layout Selection이 OFF이면 엔진은 레이아웃을 자동으로 전환하지 않습니다. GUI 스크립트에서 다음 함수를 사용해 수동으로 레이아웃을 관리합니다:

gui.set_layout(layout)

• 문자열 또는 해쉬(layout id)를 받습니다.
• 불린값을 반환합니다: 레이아웃이 씬에 있고 적용되었으면 true, 그렇지 않으면 false입니다.
• 레이아웃이 Display Profiles에 있으면 씬 해상도를 프로파일의 폭/높이로 업데이트합니다.
• 레이아웃이 실제로 변경되면 layout_changed를 발생시킵니다.

예:

function init(self)
    -- "Portrait" 레이아웃을 수동으로 적용
    local ok = gui.set_layout("Portrait")
    if not ok then
        print("Portrait layout not found in this scene")
    end
end

gui.get_layouts()

• 각 레이아웃 id 해쉬를 vmath.vector3(width, height, 0)에 매핑한 테이블을 반환합니다.
• 기본 레이아웃의 경우 현재 씬 해상도를 반환합니다.

예:

local layouts = gui.get_layouts()
for id, size in pairs(layouts) do
    print(id, size.x, size.y)
end

참고: GUI 레이아웃이 씬에 있지만 Display Profiles에는 없으면, gui.set_layout()은 여전히 레이아웃별 노드 오버라이드를 적용하지만 씬 해상도는 변경하지 않습니다.
