导入3D模型

Defold 支持 glTF 2.0(GL Transmission Format)格式的模型、骨骼和动画。3D 模型请使用 .gltf 或 .glb 文件。glTF 是一种现代格式,专为在游戏引擎和实时应用中传输和加载 3D 数据而设计。

您可以使用 Maya、3ds Max、SketchUp 和 Blender 等工具来创建 3D 模型,或将模型转换为 glTF。

Blender 是一款功能强大且流行的 3D 建模、动画和渲染程序。它可在 Windows、macOS 和 Linux 上运行,并可从 https://www.blender.org 免费获取。

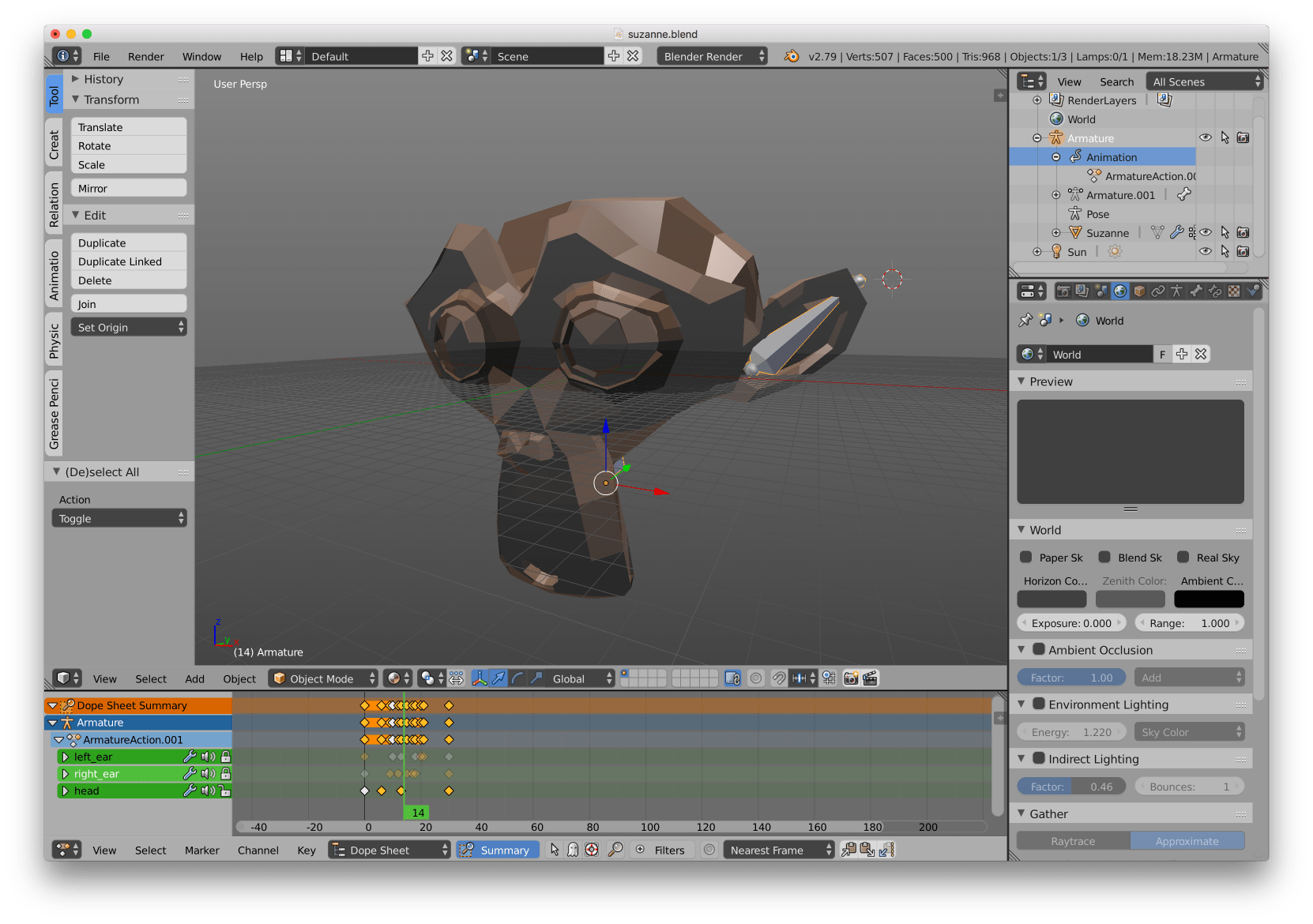

Blender 中的模型

导入到Defold

要导入模型,请将 .gltf 或 .glb 文件拖放到 Defold 编辑器的 Assets 面板中。

glTF 常见有两种存储方式:

  • .glb 是单个二进制文件。它包含模型数据,也可能包含打包的纹理图像。当您希望以单个文件移动或存储模型时,这种方式很方便。
  • .gltf 是基于文本的 JSON 文件,通常引用独立的网格数据 .bin 文件,以及 .png、.jpg 或 .ktx2 等独立纹理图像。使用此形式时,请将所有引用文件添加到项目中,并保持相对路径不变。

glTF 或 GLB 文件中的内嵌图像可以直接使用,无需提取为独立资源。外部图像和缓冲区文件仍必须与模型一同导入,并保留其相对路径。

Defold 保留导入的 glTF 文件中的位置和变换,不会在导入时自动将模型重新居中。编辑器预览和运行时以相同方式使用导入的变换:蒙皮网格或以骨骼为父级的网格保留相对于骨架的局部变换,刚性网格则保留展平后的世界空间位置。

模型组件可以从导入场景中选择单个命名网格。将 Mesh 字段留空会使用整个场景,并保留上述变换。选择一个网格时,使用其局部几何体,不应用 glTF 节点变换,因此请通过模型组件或游戏对象的变换放置它。

如果使用旧版 Defold 创建的模型在重新导入后位置或方向发生变化,请在 Blender 或其他创作工具中修正变换,然后重新导出 .gltf 或 .glb 文件。

压缩几何体

.gltf 和 .glb 源可以包含使用 Draco 或 Meshopt 压缩的几何体。支持的 glTF 压缩扩展如下:

压缩方式 glTF 扩展
Draco KHR_draco_mesh_compression
Meshopt EXT_meshopt_compression 和 KHR_meshopt_compression

使用其中一种扩展导出或优化 glTF 2.0 资源,再按未压缩模型相同的步骤导入。包含所有外部缓冲区和纹理,并保留相对路径。像往常一样,将导入的文件分配给模型组件的 Scene 属性。

Defold 在导入和构建时解码压缩几何体。生成的模型使用 Defold 常规的运行时几何体表示。这并不意味着运行中的引擎启用了 Draco 或 Meshopt 压缩,源文件更小也不保证游戏包更小。

浏览导入的场景

在 Assets 面板中展开 .gltf 或 .glb 文件,可浏览网格、生成的材质和内嵌图像。打开场景可使用其定义的材质和纹理进行预览。也可以打开单个网格进行预览。

文件内部暴露的资源为只读。要为某个网格创建可编辑的模型资源,请复制网格并粘贴到项目目录。生成的 .model 文件仍引用导入的 glTF 或 GLB 文件。要改变源几何体或内嵌图像,请在创作工具中编辑资源并重新导出。

编辑器脚本可以使用 editor.resource_children(path) 枚举这些资源。递归访问目录及 glTF/GLB 文件内资源的示例,请参阅遍历项目资源。

KTX2 纹理

模型纹理可使用 .ktx2 源,既可以是外部文件,也可以是 .gltf 或 .glb 文件中的内嵌图像。外部文件应与模型一起导入。内嵌 KTX2 图像显示在 Assets 面板的场景下,可以直接分配给材质纹理字段,也可以通过 Auto Fill 分配。

纹理配置文件决定保留 KTX2 源格式还是转换为配置的输出格式。启用纹理压缩时,Keep KTX2 Format 保留源编码格式,但图像处理仍可能要求重新编码。请检查目标设备是否支持该格式,并考虑对已压缩纹理再次压缩可能带来的额外质量损失。请参阅 KTX2 输入格式和预览。

使用模型

导入模型后,请在模型组件中使用它:

  1. 在 Assets 面板中通过 New... ▸ Model 创建 Model 文件,或通过 Add Component ▸ Model 将 Model 组件直接添加到游戏对象。
  2. 将 Scene 属性设为导入的 .gltf 或 .glb 文件。
  3. 出现 Auto Fill Model Fields? 对话框时,选择 Auto Fill 分配场景生成的材质和引用的纹理。这会替换现有的材质和纹理绑定。选择 Keep Current 可保留绑定;新的场景选择仍然生效。
  4. 将 Mesh 留空以使用整个场景,或选择命名网格以只使用其局部几何体。改变网格选择时可能出现相同对话框:选择网格会提供其材质,清除选择则提供场景中的全部材质。Keep Current 在应用新网格选择的同时保留绑定。
  5. 对于动画模型,将 Skeleton 属性设为包含骨架的 .gltf 或 .glb 文件。网格、骨架和动画一同导出时,这通常与 Scene 使用的是同一文件。
  6. 为动画创建 Animation Set 文件,并将其分配给 Animations 属性。如果希望自动开始某个动画,请设置 Default Animation。

当选中的 glTF 或 GLB 源提供材质时,编辑器会提示填充绑定。它会解析内嵌图像和外部图像引用。生成的材质使用内置 glTF 着色器;有关光照和支持的材质效果,请参阅 PBR 手册。

手动分配材质和纹理

如果选择 Keep Current,或需要自定义着色,请为每个 Material 属性设置适合的材质。内置 gltf 材质提供 PBR 着色,也可以使用内置 model 材质或您自己的材质。有关静态、蒙皮和实例化变体及其要求,请参阅模型手册。

将每个纹理分配给对应的材质纹理字段。可以使用 Assets 面板中 glTF 或 GLB 文件下暴露的内嵌图像,也可以使用项目中的独立图像资源。对于含多个采样器的材质,请将每个纹理匹配到预期采样器;PBR 手册列出了内置 glTF 采样器名称。

导出为glTF

导出的 .gltf 或 .glb 文件包含构成模型的所有顶点、边和面,以及 UV 坐标(如果已定义,则表示纹理图像的哪部分映射到网格的特定部分)、骨架中的骨骼和动画数据。

  • 关于多边形网格的详细描述可以在 http://en.wikipedia.org/wiki/Polygon_mesh 找到。

  • UV 坐标和 UV 映射在 http://en.wikipedia.org/wiki/UV_mapping 中有描述。

Defold 对导出的动画数据施加了一些限制:

  • Defold 目前只支持烘焙动画。动画需要为每个关键帧的每个动画骨骼提供矩阵,而不是将位置、旋转和缩放作为单独的键。

  • 动画也是线性插值的。如果您使用更高级的曲线插值,动画需要由导出器预先烘焙。

要求

导出模型时,请注意不同工具和引擎对 glTF 的支持可能不同。使用 glTF 2.0;如果模型使用纹理,确保其 UV 坐标正确。图像可以内嵌在 glTF 或 GLB 文件中,也可以保存为场景引用的独立文件。将模型导入 Defold 时,请包含所有外部图像和缓冲区文件。

虽然我们的目标是完全支持 glTF 格式,但我们还没有完全实现。 如果缺少某个功能,请在我们的仓库中为其提出功能请求。

导出纹理

如果要手动制作纹理图像,可以从 Blender 导出 UV 布局作为模板。先选择网格及其全部顶点:

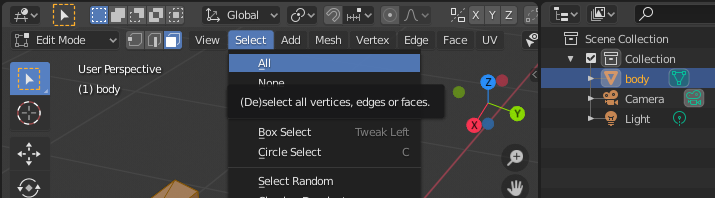

选择全部

当所有顶点被选中后,您可以展开网格以获取 UV 布局:

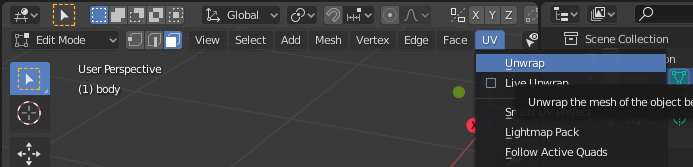

展开网格

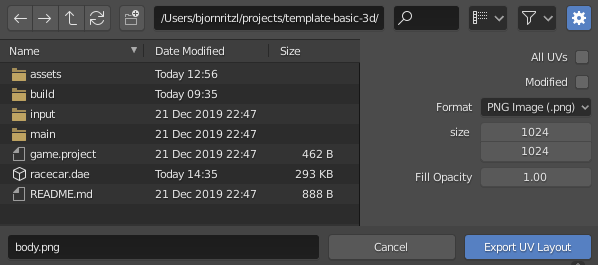

然后您可以继续将 UV 布局导出为可用作纹理的图像:

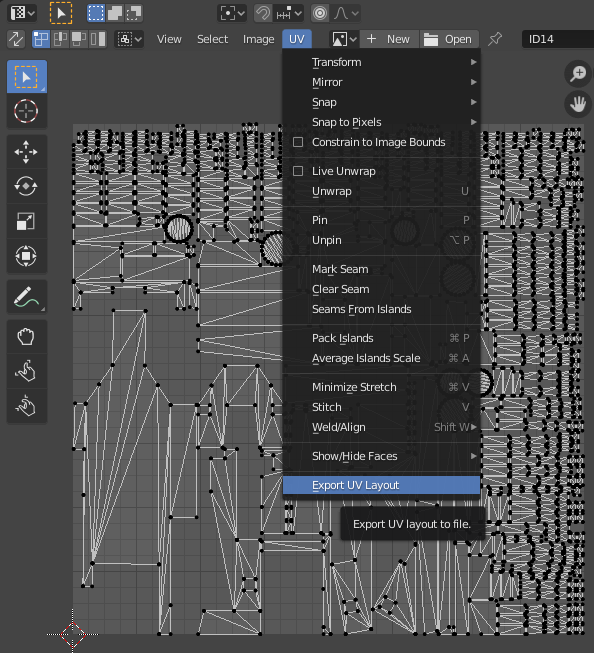

导出 UV 布局

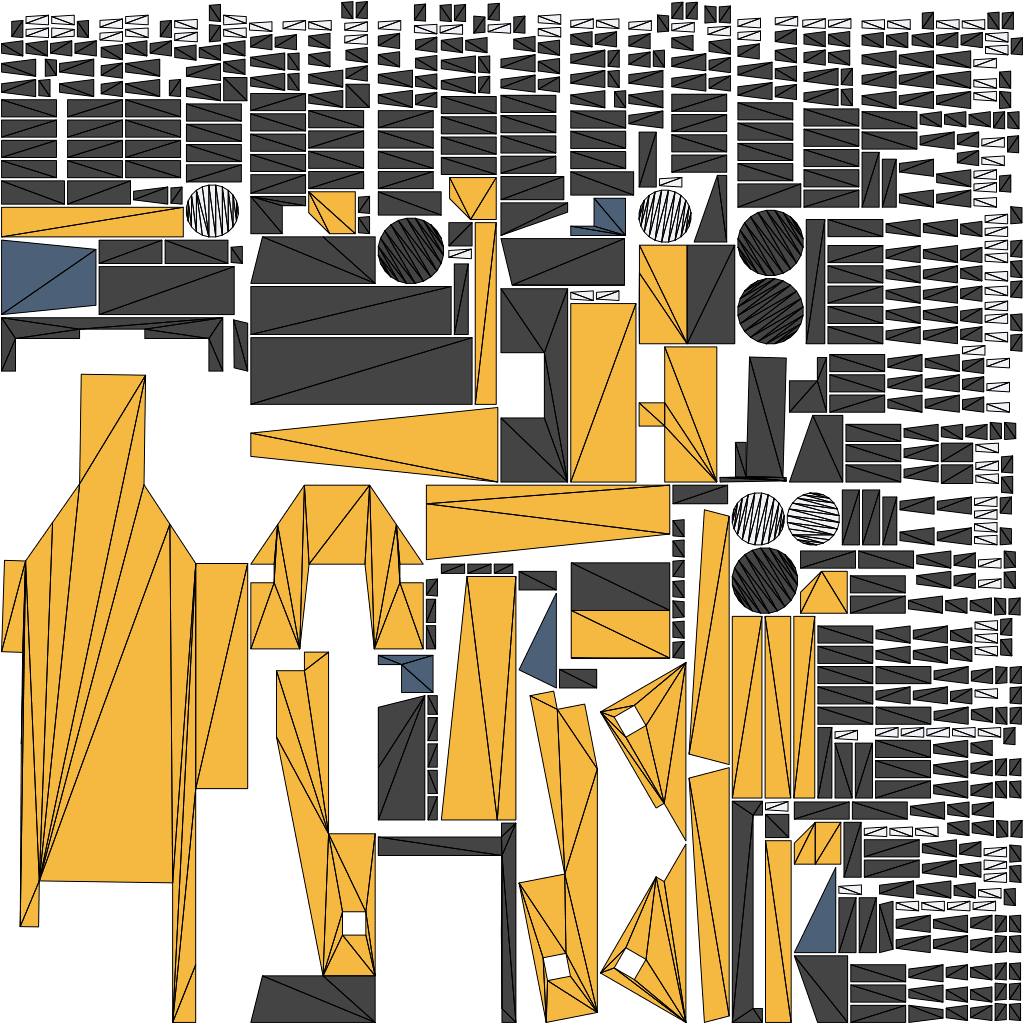

UV 布局导出结果

使用Blender导出

使用 File ▸ Export ▸ glTF 2.0 (.glb/.gltf) 从 Blender 导出模型。

使用 Blender 导出

导出前选择一个或多个对象,如果只想导出所选对象,请启用 Selected Objects。

选择一个 Format 选项:

  • glTF Binary (.glb) 会创建一个文件。当您希望模型易于作为单个资源移动或存储时,请使用此选项。
  • glTF Separate (.gltf + .bin + textures) 会为模型描述、二进制数据和纹理创建单独文件。当您希望编辑纹理图像或在 Defold 中单独分配它们时,请使用此选项。

如果模型包含动画,请启用动画导出并确保动画已烘焙。如果模型使用纹理,请确保网格已有 UV 展开,并且纹理图像导出为 Defold 可以导入的格式,例如 PNG 或 JPEG。

使用 Blender 导出
