Импортирование 3D-моделей

Defold поддерживает модели, скелеты и анимации в формате glTF 2.0 (GL Transmission Format). Для 3D-моделей используйте файлы .gltf или .glb. glTF – современный формат, предназначенный для передачи и загрузки 3D-данных в игровых движках и приложениях реального времени.

С помощью таких инструментов, как Maya, 3ds Max, SketchUp и Blender, можно создавать 3D-модели или конвертировать их в glTF.

Blender – это мощная и популярная программа для 3D-моделирования, анимации и рендеринга. Она работает под Windows, macOS и Linux и доступна бесплатно на https://www.blender.org.

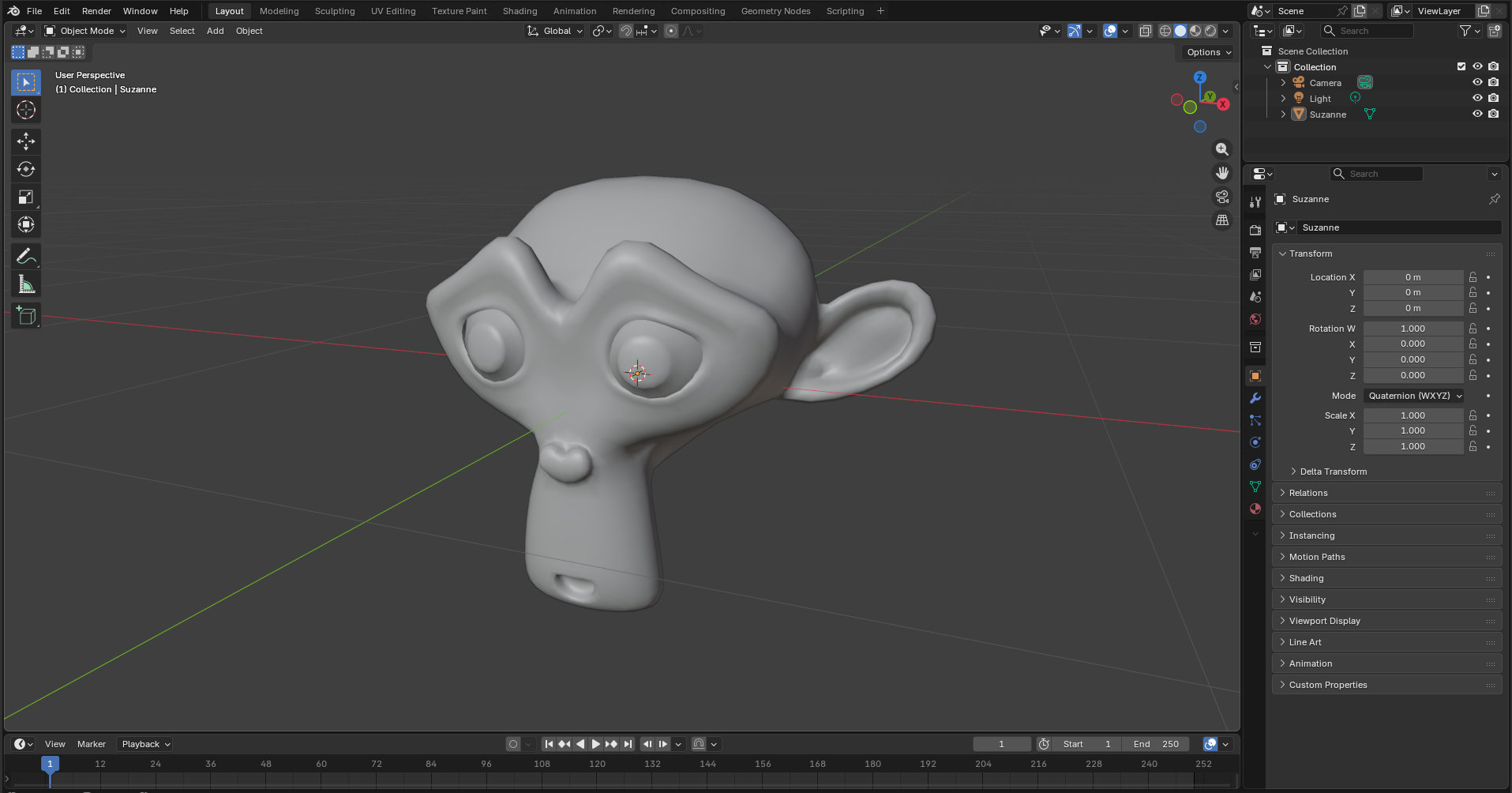

Модель в Blender

Импортирование в Defold

Чтобы импортировать модель, перетащите файл .gltf или .glb в панель Assets редактора Defold.

glTF может храниться двумя распространенными способами:

  • .glb – это один бинарный файл. Он содержит данные модели и также может содержать упакованные изображения текстур. Это удобно, когда модель нужно перемещать или хранить как один файл.
  • .gltf – это текстовый JSON-файл. Обычно он ссылается на отдельный файл .bin с данными сетки и отдельные изображения текстур, например .png, .jpg или .ktx2. При использовании этого варианта добавьте в проект все файлы, на которые есть ссылки, и сохраните их относительные пути.

Встроенные изображения можно использовать напрямую из файла glTF или GLB, не извлекая в отдельные ассеты. Внешние файлы изображений и буферов по-прежнему нужно импортировать вместе с моделью, сохраняя относительные пути.

Defold сохраняет позиции и трансформации из импортированного файла glTF и не выполняет автоматическое центрирование модели при импорте. Предпросмотр в редакторе и среда выполнения используют импортированные трансформации согласованно: скиннинговые или привязанные к костям сетки сохраняют локальные трансформации относительно скелета, а жесткие сетки сохраняют размещение, сведенное к мировым координатам.

Компонент Model позволяет выбрать одну именованную сетку из импортированной сцены. Если оставить поле Mesh пустым, используется вся сцена с сохранением описанных выше трансформаций. При выборе сетки используется её локальная геометрия без трансформаций узлов glTF, поэтому размещайте её с помощью трансформации компонента Model или игрового объекта.

Если модель, созданная в предыдущей версии Defold, меняет позицию или ориентацию после повторного импорта, исправьте трансформацию в Blender или другом инструменте создания контента и повторно экспортируйте файл .gltf или .glb.

Сжатая геометрия

Источники .gltf и .glb могут содержать геометрию, сжатую Draco или Meshopt. Поддерживаются следующие расширения сжатия glTF:

Сжатие Расширение glTF
Draco KHR_draco_mesh_compression
Meshopt EXT_meshopt_compression и KHR_meshopt_compression

Экспортируйте или оптимизируйте ассет glTF 2.0 с одним из этих расширений, затем импортируйте его так же, как несжатую модель. Включите все внешние буферы и текстуры, сохранив относительные пути. Как обычно, назначьте импортированный файл в свойстве Scene компонента Model.

Defold декодирует сжатую геометрию при импорте и сборке. Полученная модель использует обычное представление геометрии Defold во время выполнения. Эта поддержка не включает сжатие Draco или Meshopt в работающем движке, а меньший исходный файл не гарантирует меньший бандл игры.

Просмотр импортированной сцены

Разверните файл .gltf или .glb в панели Assets, чтобы просмотреть его сетки, сгенерированные материалы и встроенные изображения. Открытие сцены показывает предпросмотр с заданными в ней материалами и текстурами. Также можно открыть отдельную сетку для предпросмотра.

Ресурсы внутри файла доступны только для чтения. Чтобы создать редактируемый ресурс Model для сетки, скопируйте сетку и вставьте её в папку проекта. Полученный файл .model по-прежнему ссылается на импортированный glTF или GLB. Для изменения исходной геометрии или встроенных изображений отредактируйте ассет в программе создания контента и экспортируйте заново.

Скрипты редактора могут перечислять эти ресурсы с помощью editor.resource_children(path). Пример рекурсивного обхода ресурсов в папках и файлах glTF/GLB см. в разделе Обход ресурсов проекта.

Текстуры KTX2

Текстуры моделей могут использовать источники .ktx2 — как внешние файлы или изображения, встроенные в .gltf или .glb. Импортируйте внешние файлы вместе с моделью. Встроенные изображения KTX2 отображаются внутри сцены в панели Assets и могут назначаться прямо в поля текстур материала или через Auto Fill.

Профили текстур определяют, сохранять ли исходный формат KTX2 или преобразовывать его в настроенные выходные форматы. Keep KTX2 Format сохраняет формат кодирования исходника при включённом сжатии текстур, но обработка изображения всё равно может потребовать перекодирования. Проверьте поддержку формата на целевых устройствах и учитывайте возможную дополнительную потерю качества при повторном сжатии уже сжатой текстуры. См. входные форматы и предпросмотр KTX2.

Использование модели

После импорта используйте модель в компоненте Model:

  1. Создайте файл Model из панели Assets через New... ▸ Model или добавьте компонент Model непосредственно в игровой объект через Add Component ▸ Model.
  2. Укажите в свойстве Scene импортированный файл .gltf или .glb.
  3. Когда появится диалог Auto Fill Model Fields?, выберите Auto Fill, чтобы назначить сгенерированные материалы сцены и текстуры, на которые она ссылается. Это заменяет существующие привязки материалов и текстур. Выберите Keep Current, чтобы сохранить привязки; новая сцена всё равно будет выбрана.
  4. Оставьте Mesh пустым для использования всей сцены либо выберите именованную сетку для использования только её локальной геометрии. Изменение выбора сетки может показать тот же диалог: выбор сетки предлагает её материалы, очистка выбора — все материалы сцены. Keep Current сохраняет привязки, применяя новый выбор сетки.
  5. Для анимированной модели укажите в свойстве Skeleton файл .gltf или .glb, содержащий скелет. Часто это тот же файл, который используется для Scene, если сетка, скелет и анимации экспортированы вместе.
  6. Создайте файл Animation Set для анимаций и назначьте его свойству Animations. Укажите Default Animation, если анимация должна запускаться автоматически.

Редактор предлагает заполнить привязки, когда выбранный источник glTF или GLB предоставляет материалы. Он разрешает и встроенные изображения, и внешние ссылки на изображения. Сгенерированные материалы используют встроенные шейдеры glTF; об освещении и поддерживаемых эффектах материалов см. в руководстве по PBR.

Назначение материалов и текстур вручную

Если вы выбрали Keep Current или вам нужно собственное затенение, задайте подходящий материал в каждом свойстве Material. Встроенные материалы gltf предоставляют PBR-затенение; также доступны встроенные материалы model и собственные материалы. Варианты для статических моделей, моделей со скиннингом и инстансингом и их требования описаны в руководстве по Model.

Назначьте каждую текстуру соответствующему полю текстуры материала. Можно использовать встроенное изображение, доступное внутри файла glTF или GLB в панели Assets, либо отдельный ассет изображения в проекте. Для материалов с несколькими сэмплерами сопоставьте каждую текстуру предназначенному ей сэмплеру; руководство по PBR перечисляет имена встроенных сэмплеров glTF.

Экспорт в glTF

Экспортированный файл .gltf или .glb содержит все вершины, ребра и грани, из которых состоит модель, а также UV-координаты (какая часть изображения текстуры сопоставляется с определенной частью сетки), если они были определены, кости скелета и данные анимации.

  • Подробное описание полигональных сеток можно найти по ссылке: http://en.wikipedia.org/wiki/Polygon_mesh.

  • О UV-координатах и UV-развертке можно прочитать здесь: http://en.wikipedia.org/wiki/UV_mapping.

Defold накладывает некоторые ограничения на экспортированные анимационные данные:

  • В настоящее время поддерживаются только запеченные анимации. Анимации должны содержать матрицы для каждой анимированной кости на каждом ключевом кадре, а не отдельные ключи для позиции, вращения и масштаба.

  • Анимации интерполируются линейно. Если вы используете более сложную кривую интерполяции, анимации нужно предварительно запечь в экспортере.

Требования

При экспорте модели учитывайте, что поддержка glTF может отличаться между инструментами и движками. Используйте glTF 2.0 и убедитесь, что у модели есть корректные UV-координаты, если она использует текстуры. Изображения могут быть встроены в файл glTF или GLB либо храниться в отдельных файлах, на которые ссылается сцена. При импорте модели в Defold включите все внешние файлы изображений и буферов.

Хотя наша цель – полная поддержка формата glTF, это еще не реализовано полностью. Если какой-либо функции не хватает, пожалуйста, отправьте запрос на добавление в наш репозиторий

Экспорт текстуры

Если хотите создать изображение текстуры вручную, экспортируйте UV-развёртку из Blender как шаблон. Начните с выбора сетки и всех её вершин:

Выбрать все

Когда все вершины выбраны, выполните развертку меша, чтобы получить UV-развертку:

Развернуть меш

Затем можно экспортировать UV-развертку в изображение, которое будет использоваться в качестве текстуры:

Экспорт UV-развертки

Результат экспорта UV-развертки

Экспорт из Blender

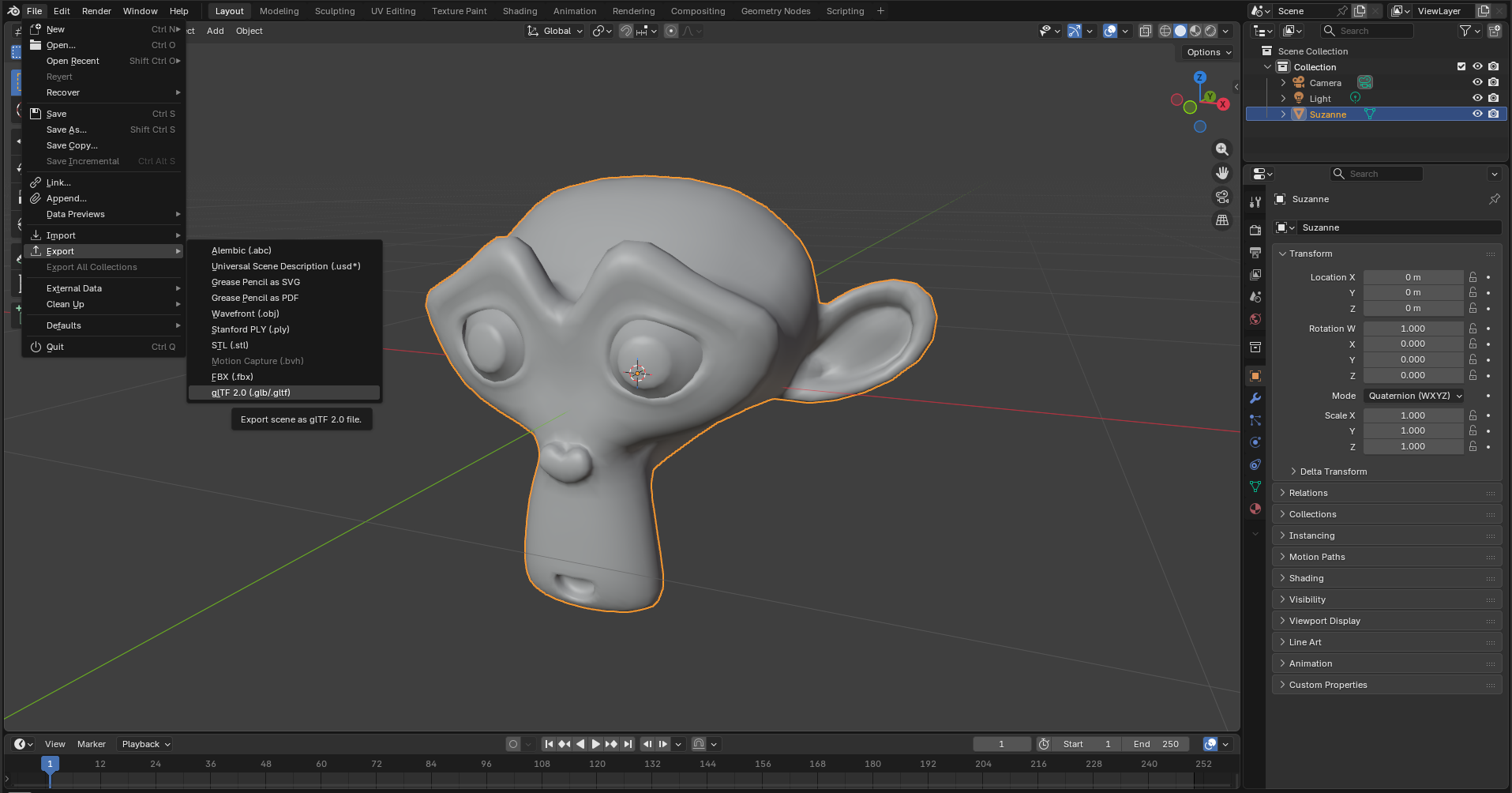

Экспортируйте модель из Blender через File ▸ Export ▸ glTF 2.0 (.glb/.gltf).

Экспорт из Blender

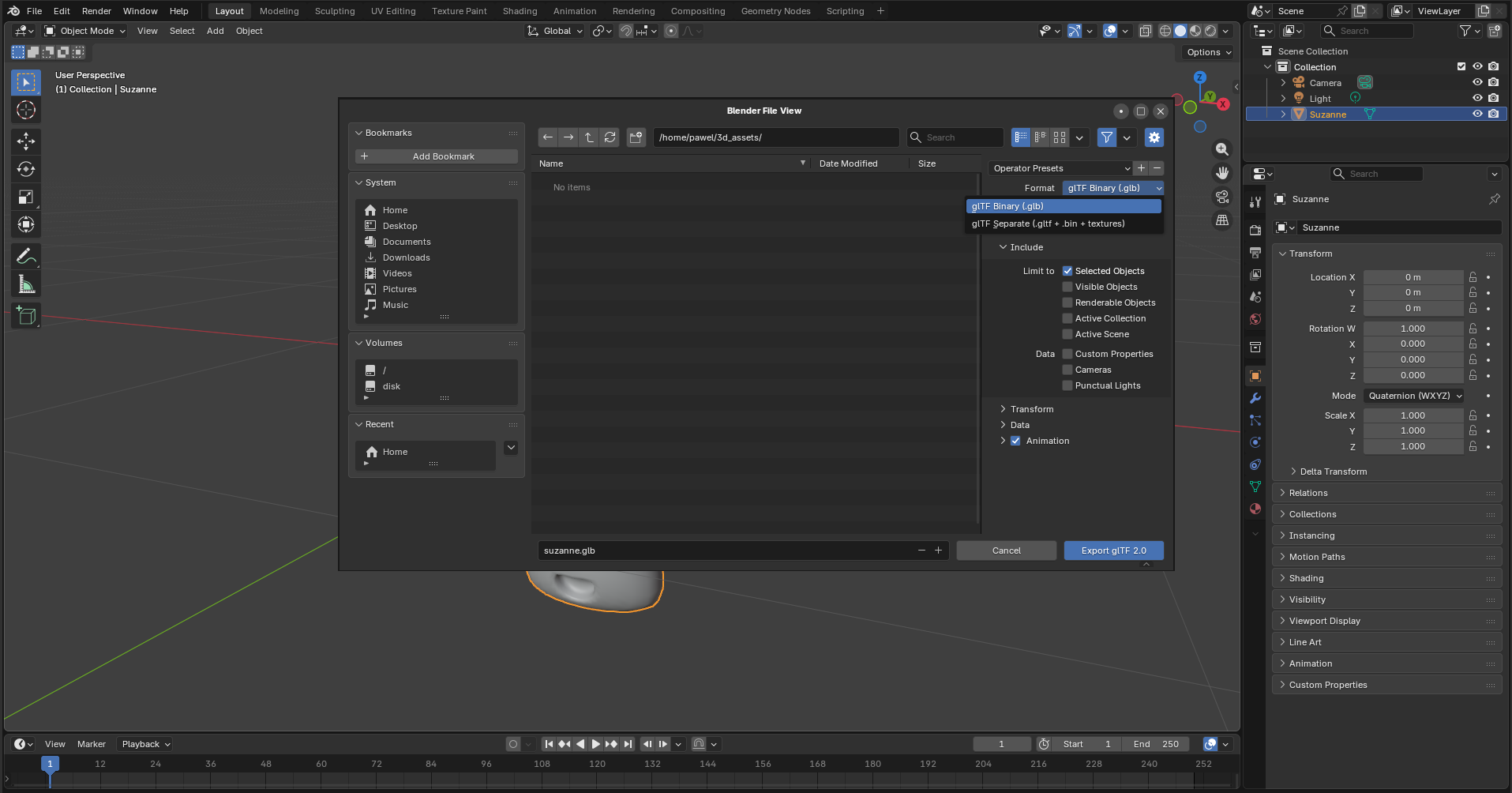

Перед экспортом выберите объект или объекты и включите Selected Objects, если нужно экспортировать только выбранное.

Выберите один из вариантов Format:

  • glTF Binary (.glb) создает один файл. Используйте этот вариант, когда модель должно быть удобно перемещать или хранить как один ассет.
  • glTF Separate (.gltf + .bin + textures) создает отдельные файлы для описания модели, бинарных данных и текстур. Используйте этот вариант, когда нужно редактировать изображения текстур или назначать их в Defold отдельно.

Если модель содержит анимации, включите экспорт анимаций и убедитесь, что они запечены. Если модель использует текстуры, убедитесь, что у сетки есть UV-развертка и что изображения текстур экспортируются в формате, который Defold может импортировать, например PNG или JPEG.

Экспорт из Blender
